AutoCAD 插件 · 参数化建模
盘扣速绘 V1.6.1
支持 AutoCAD 2021~2027 | 极速出图 | 5年设计经验打磨
基于 5 年盘扣设计及现场指导搭设经验开发，无缝集成CAD环境，智能布杆、一键生成平面图/剖面图/节点大样图，极大提高绘图速度。
- 平面图绘制：线转盘扣杆件、矩形自动布置、斜梁格构式架体
- 剖面图绘制：48/60剖面、梁板龙骨、标高标注
- 材料统计+Excel料单导出、超危大梁自动识别
软件信息
当前版本
V1.6.1
支持 CAD
2021 ~ 2027
软件类型
CAD 插件
适用场景
盘扣脚手架
功能特色
功能全面 · 界面简洁高效
集成盘扣速绘全部功能于一体：平面图绘制、剖面图生成、节点大样图、材料统计及料单输出，基于 AutoCAD 二次开发，软件安装快捷，使用方便。
平面绘制
线转盘扣杆件、矩形自动布置、斜梁格构式架体
剖面绘制
48/60剖面图、梁板龙骨、标高标注
材料统计
一键生成Excel料单，图块统计表格输出
荷载分析
梁线荷载导出、超危大梁自动识别预警
全面覆盖 · 三大功能模块
平面类 + 剖面类 + 工具类，一站式盘扣脚手架设计
平面绘制
根据两组互相垂直的线生成横杆、斜杆、圆盘。
矩形布置
选择对角两点，自动生成盘扣平面杆件。
绘剖面
根据直线或块绘制 48/60 剖面图。
绘结构
绘制梁剖面以及龙骨结构。
料单生成
一键生成盘扣料单，支持复制到 Excel。
荷载/超危
导出梁线荷载，自动识别超危大梁。
偏移/改长度
动态偏移直线，批量修改杆件长度。
图块标注统计
标注步距/立杆长度，表格化块统计。
初始化/图层
一键预设环境，图层快速恢复管理。
求和/截面/面积
长度求和、截面统计、面积周长获取。
绘斜梁/改方向
斜梁格构式架体，批量修改斜杆方向。
添加/删除斜杆
横杆上灵活添加/删除斜杆及安全网。
项目案例

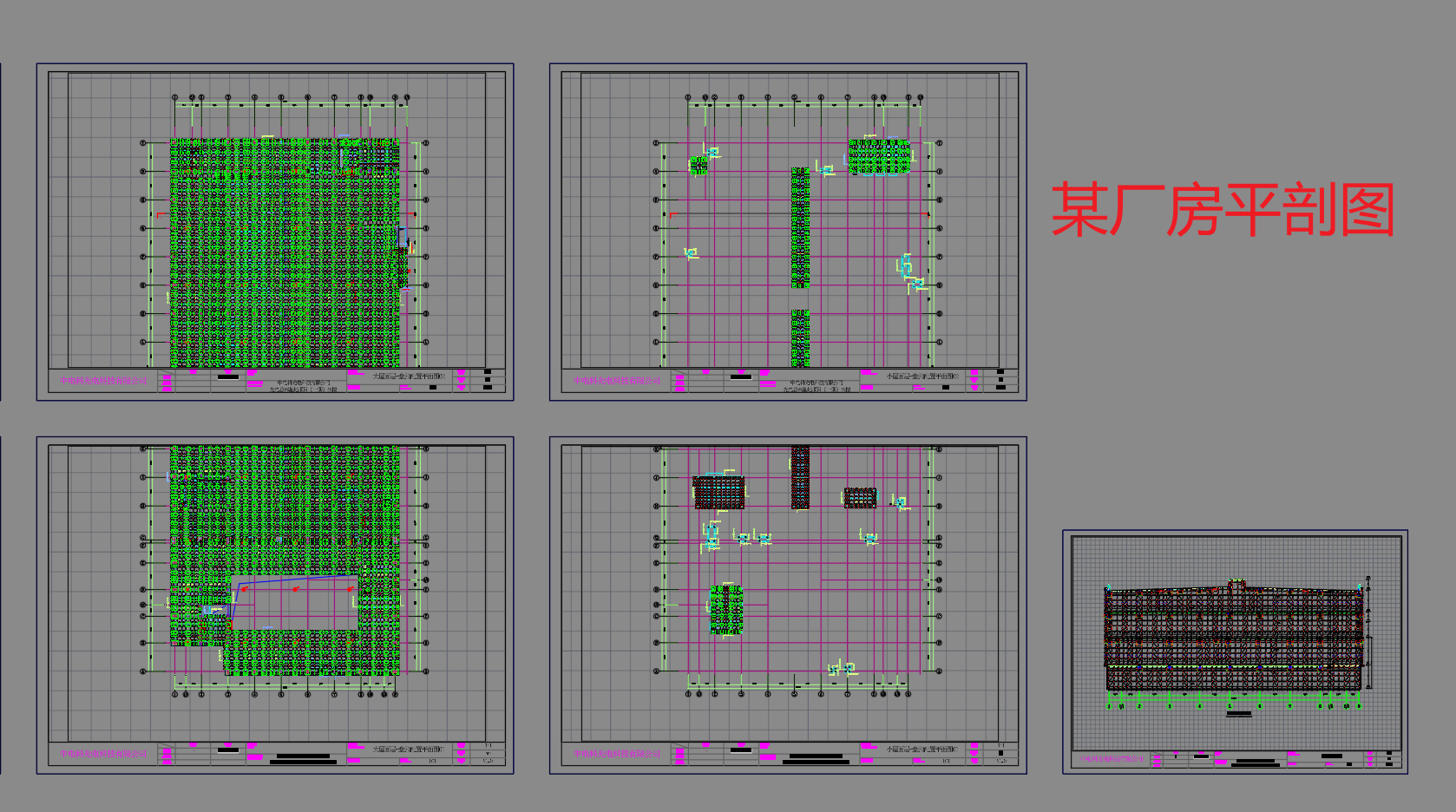

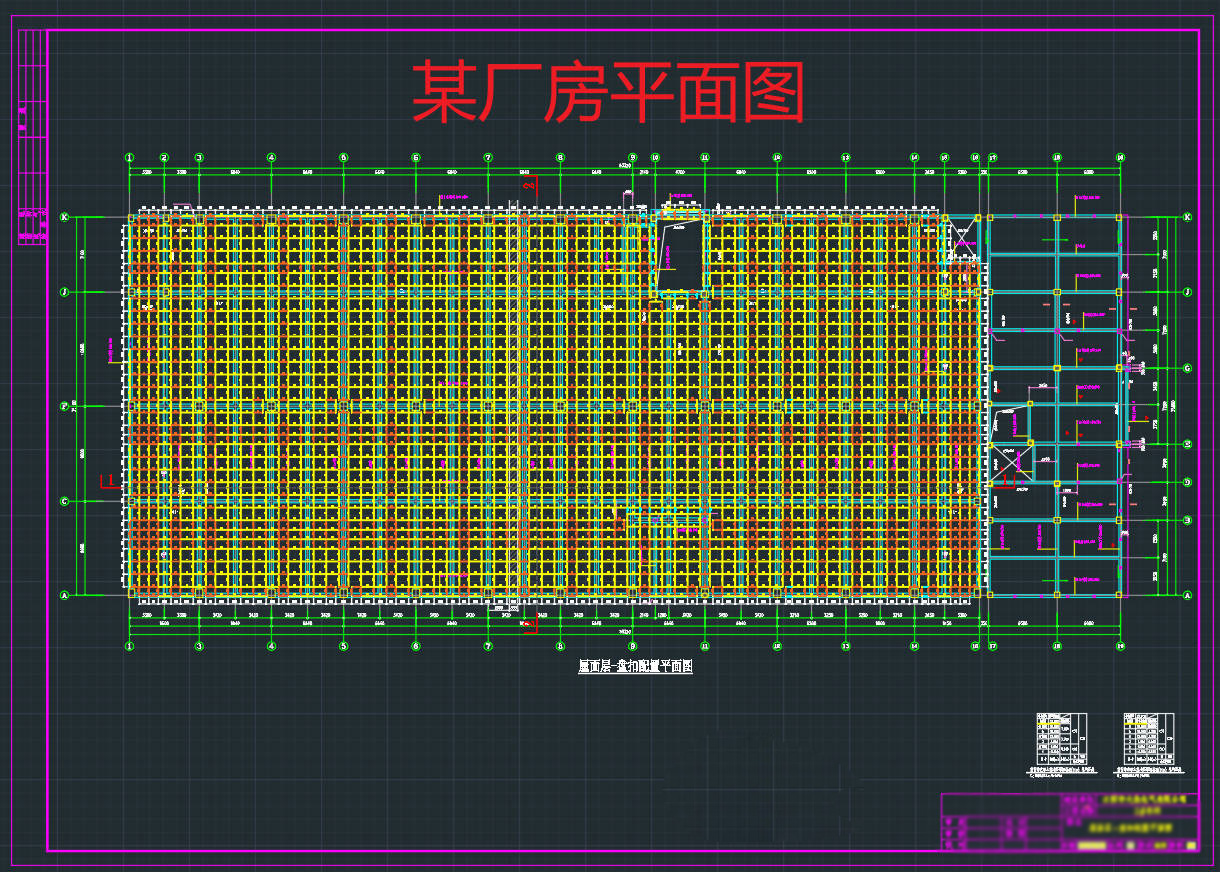

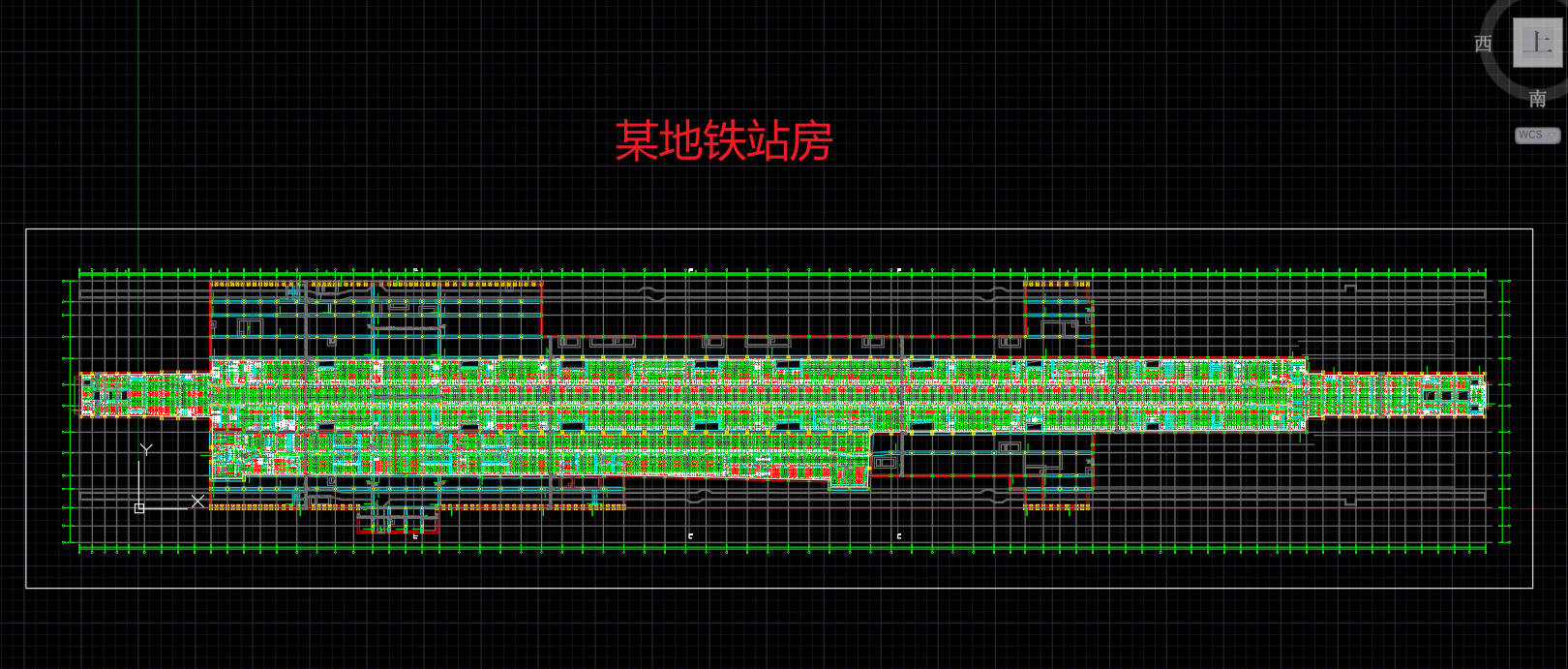

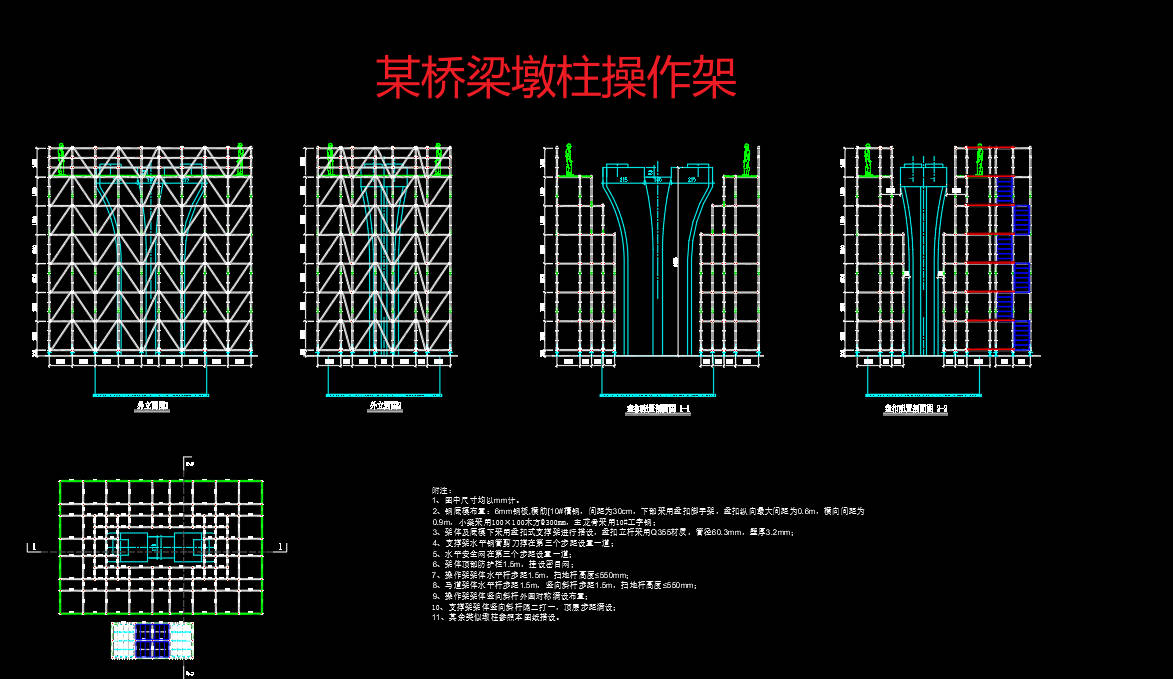

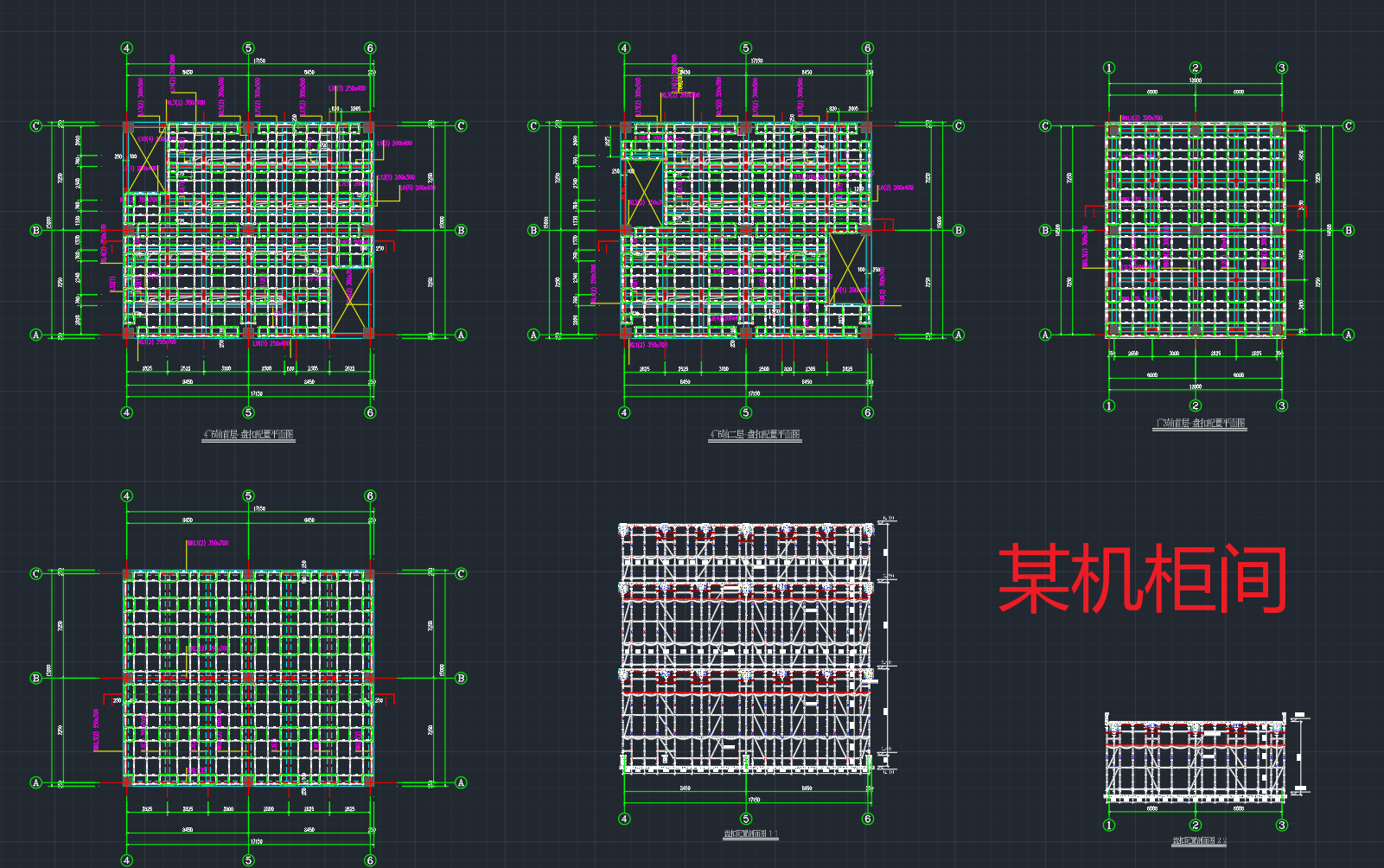

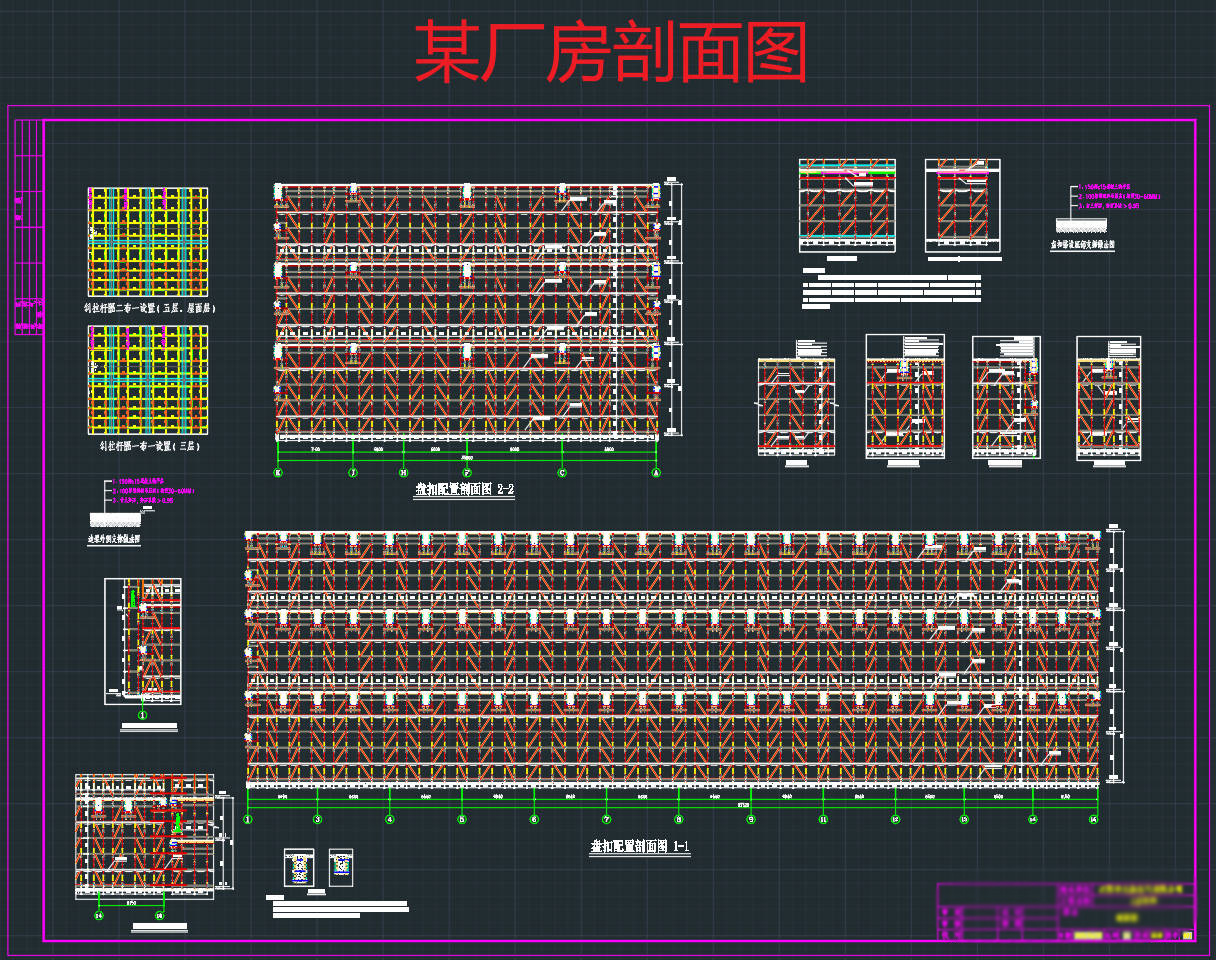

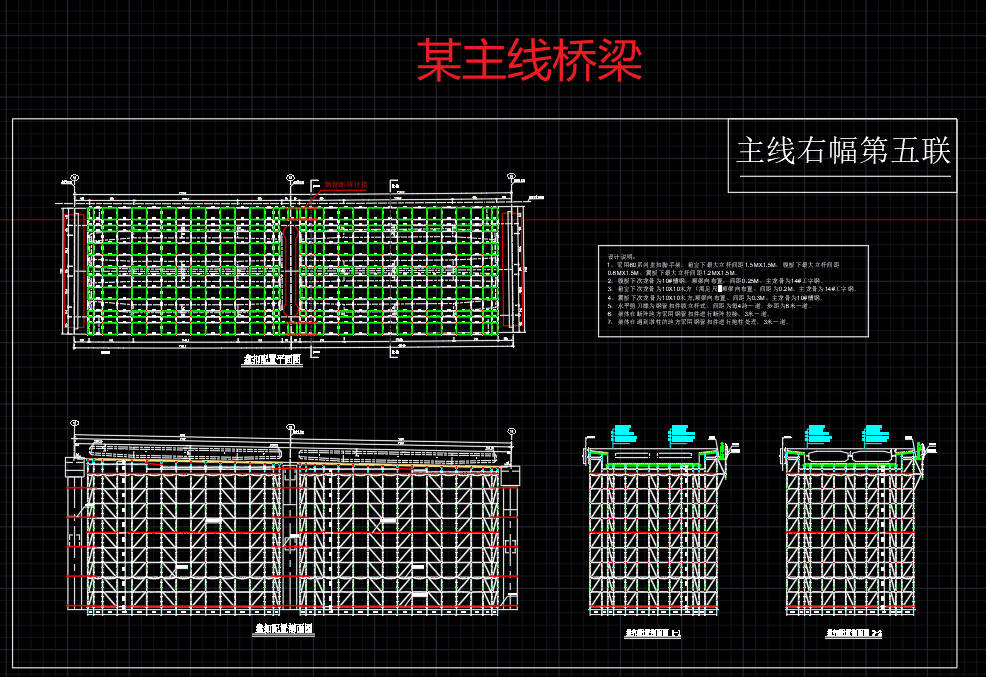

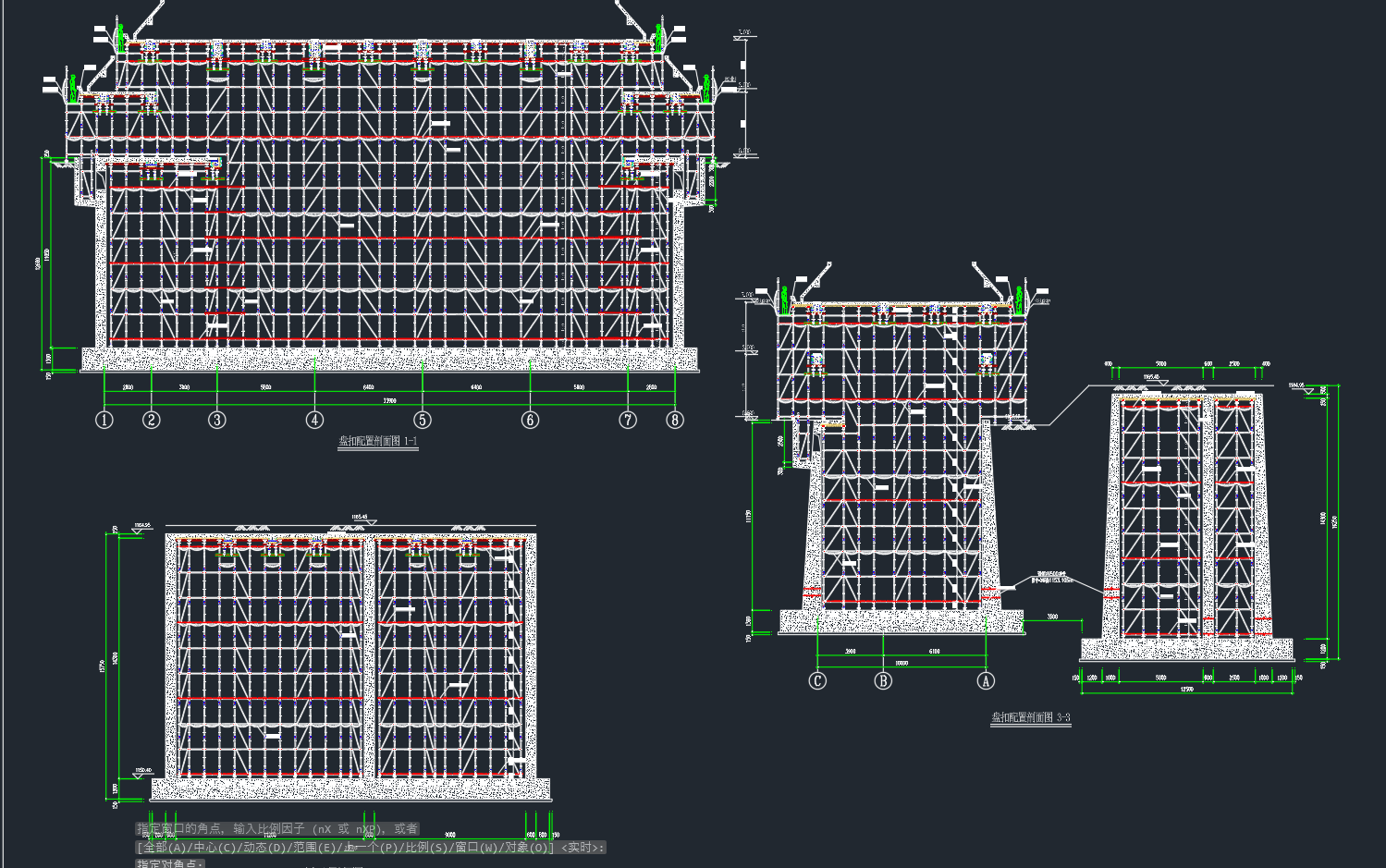

部分项目展示
‹
›
加速您的脚手架设计流程
5年盘扣设计经验打磨，从平面布置到剖面绘制，从材料统计到荷载分析，一站式解决盘扣式脚手架设计难题。
百度网盘提取码
cw6z
微信咨询
扫码添加
添加时请备注"盘扣速绘试用"，我将一对一进行答疑解惑。
淘宝店铺
在线购买
联系作者
淘宝店铺
访问淘宝
在线购买
视频教程
